Įėjimo įtampa

400 V, 3-Fazis

Dažnis

50/60 Hz

Įėjimo srovė

19 A

Atviros grandinės įtampa

123 V

Apsaugos laipsnis

IP21S

Izoliacijos klasė

H

Viršįtampių apsauga

Taip

Aušinimas

Ventiliatoriai

Solenoidinis vožtuvas

Taip

Veiklos ciklas ED esant maks. A

60 %

Pjovimo srovė

20 - 85 A

Uždegimas

Non - Kontakt

Pjūvio gylis

iki 27 mm (priklauso nuo medžiagos)

Pjovimo plotis

1,2 mm

Kompresoriaus pajungimas

5,5 bar, 175 l/min.

Apsauga

prieinama

Išmatavimai

56 x 22 x 37 cm

Svoris

20,1 kg

Išmatavimai su pakuote

65,5 x 37,5 x 45 cm

Svoris su pakuote

26,5 kg

1. IGBT = bipolinis tranzistorius su elektrodų izoliacija (angl. Insulated Gate Bipolar Transistor, sutrump. IGBT) yra puslaidininkių įtaisas, kuris yra naudojamas galingoje elektronikoje, kadangi pasižymi didele bipolinių tranzistorių nauda (pvz., geras perdavimas, aukšta blokavimo įtampa, suvirinimo įrangos tvirtumas) ir lauko tranzistorių privalumais. Taip pat naudinga apsauga nuo trumpojo jungimo, IGBT apriboja dabartinę apkrovą. IGBT yra tolesnė vertikalios MOSFET-galios plėtra.

2. Aukšta įtampa = prietaisas 3-fazis (380V +/- 10%). Geltonai žalias laidas yra skirtas apsauginiam žemės prijungimui PE. Trys fazės (juodas laidas) gali būti prijungtos prie laidų L1, L2, L3 (tai turi atlikti kvalifikuotas elektrikas).

3. CNC = Šis plazminis suvirinimo aparatas sukurtas specialiai naudojimui su CNC staklėmis. Pjauna metalą automatiškai, greitai, tiksliai ir efektyviai. Bet koks kitas naudojimas nėra įmanomas.

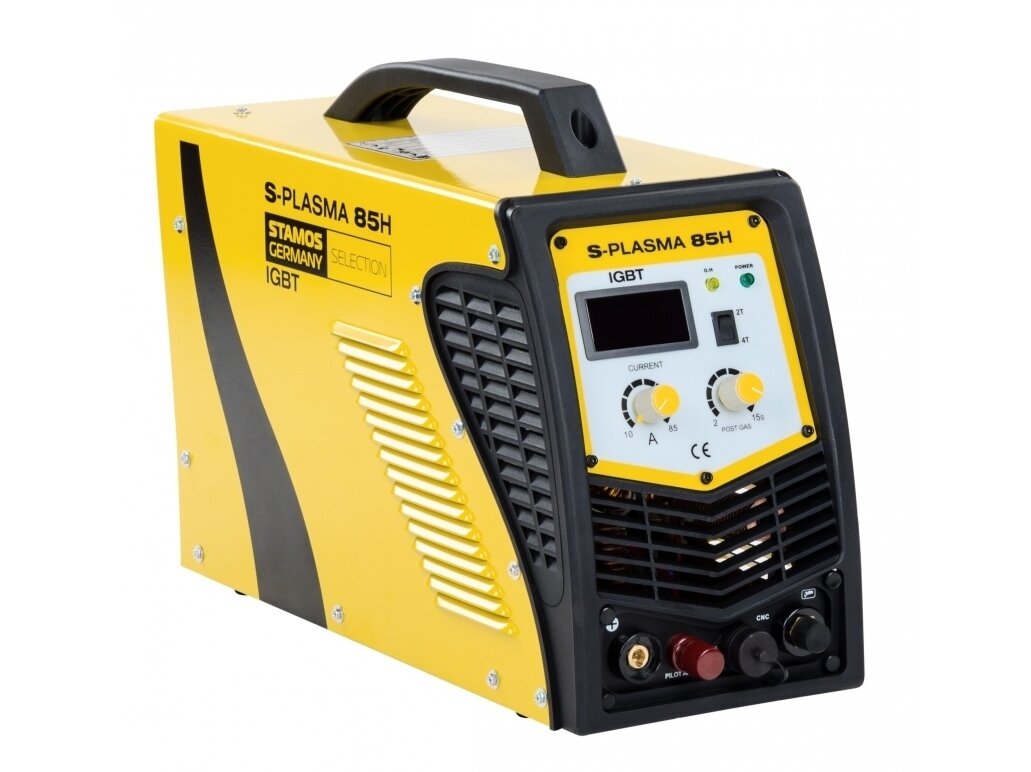

1. Įjungimo / išjungimo jungiklis = Aukštos kokybės įjungimo/išjungimo jungiklis.

2. Srovės reguliatorius = pagrindinės srovės reguliavimas.

3. LED ekranas = Rodo esamą srovės stiprumas amperais.

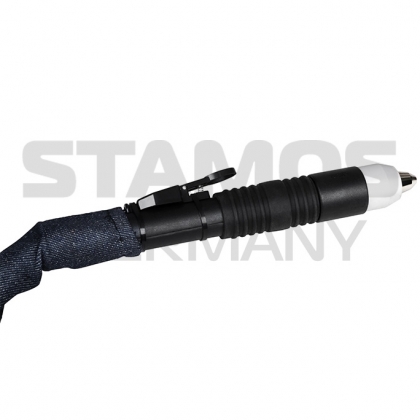

4. Plazminio degiklio jungtis = didelis plazmos lanko energijos tankis leidžia didelį pjovimo greitį neiškraipant pjovimo kokybės. Prietaisas nereikalauja brangių specialių dujų, naudoja suspaustą orą ir yra lengvas naudojime. Puikiai tinka naudoti kėbulų, bakų ir plieno apdirbimui, šildymo, vėdinimo, santechnikos ir oro kondicionavimo pramonėje.

5. Įžeminimo gnybtų jungtis = Čia prijungiami įžeminimo gnybtai, kurie prispaudžiami prie darbo objekto.

6. Maitinimo indikatorius = ši lemputė užsidega, kai įjungiate prietaisą.

7. Dujos / oro jungtis

8. Įžeminimas = Ant kiekvieno suvirinimo aparato yra varžtas ir markiruotė, kaip atlikti reikiamą įžeminimą. Prieš naudojimą yra būtina kabelio pagalba sujungti suvirinimo įrenginio korpusą su žeme (kabelio pjūvis turi būti ne mažesnis kaip 6 mm), siekiant išvengti galimų problemų dėl elektros nutekėjimo.

9. Perkrovos/gedimų LED = ši lemputė užsidega dviem atvejais:

a) Kai įrenginys turi sutrikimą, ir negali būti valdomas.

b) Jei suvirinimo aparatas viršija standartinę apkrovos trukmę, įsijungia apsaugos režimas ir mašina sustabdo savo funkcijas. Tai reiškia, kad aparatas atkuria temperatūros kontrolę po to, kai prietaisas buvo perkaitęs. Dėl šios priežasties mašina sustoja.

Šio proceso metu užsidega raudona įspėjamoji lemputė. Šiuo atveju jūs neturite ištrauki elektros kištuko iš elektros lizdo. Prietaiso aušinimui vėdinimas turi dirbti toliau. Kai raudona lemputė nebedega, temperatūra nukrito iki normalios darbinės temperatūros ir įrenginys gali dirbti toliau.

1. Papildoma maitinimo jungtis plazminiam degikliui.

2. POST TIME = reguliuojamas sekundžių intervalais. Šis nustatymas yra svarbus išlydyto metalo atvėsinimui po suvirinimo operacijų ir apsaugo nuo oksidacijos.

3. ROCKER SWITCH = Jei degiklis (pjovimo elementas) yra sureguliuotas ne numatytoje pozicijoje, laikykite nuspaudę įjungimo mygtuką ant degiklio, norėdami pradėti pjauti. Norėdami baigti pjūvį, atleiskite mygtuką. Šis plazminio pjovimo tipas tinka trumpoms siūlėms. Jei degiklis (pjovimo elementas) yra nustatytas numatytoje pozicijoje, paspauskite degiklio mygtuką vieną kartą ir lankas užsidegs. Galite pjauti nepertraukiamai. Norėdami baigti pjovimą, dar kartą paspauskite degiklio mygtuką. Šis plazminio pjovimo tipas tinka ilgoms siūlėms.
