Įtampa

230 V, 1-fazė

Dažnis

50 Hz

Nominali įėjimo srovė

23 A

Maksimali įėjimo srovė

29 A

Nominali įėjimo galia

9,1 kVA

Maksimali įėjimo galia

9,7 KVA

Atviros grandinės įtampa

50 V

Suvirinimo srovė TIG-DC

10 - 195 A

Suvirinimo srovė MIG

30 - 195 A

Suvirinimo srovė MMA

10 - 195 A

Suvirinimo srovė esant 100 % darbo ciklui

87 A (MIG), 115 A (TIG), 76 A (MMA)

Suvirinimo srovė esant 60 % darbo ciklui

112 A (MIG), 148 A (TIG), 98 A (MMA)

Suvirinimo srovė esant 35 % darbo ciklui

195 A (TIG)

Suvirinimo srovė esant 20 % darbo ciklui

195 A (MIG)

Suvirinimo srovė esant 15 % darbo ciklui

195 A (MMA)

Dujų elektromagnetinis vožtuvas

taip

Elektrodų skersmuo (TIG)

1,6 ; 2,4; 3,2 mm

Elektrodų skersmuo (MMA)

1,6 - 5 mm

Uždegimas (TIG)

Liftarc

ARC-Force

taip

Hot Start

taip

Anti Stick

taip

2-/4-taktų režimo perjungimas

taip

Prietaiso aušinimas

ventiliatoriai

Suvirinimo storis

0,5 - 10 mm

Galios faktorius

0,7

Efektyvumas (pagal nominalią galią)

≥ 0,85

Izoliacijos klasė

F

Apsaugos klasė

IP 21 S

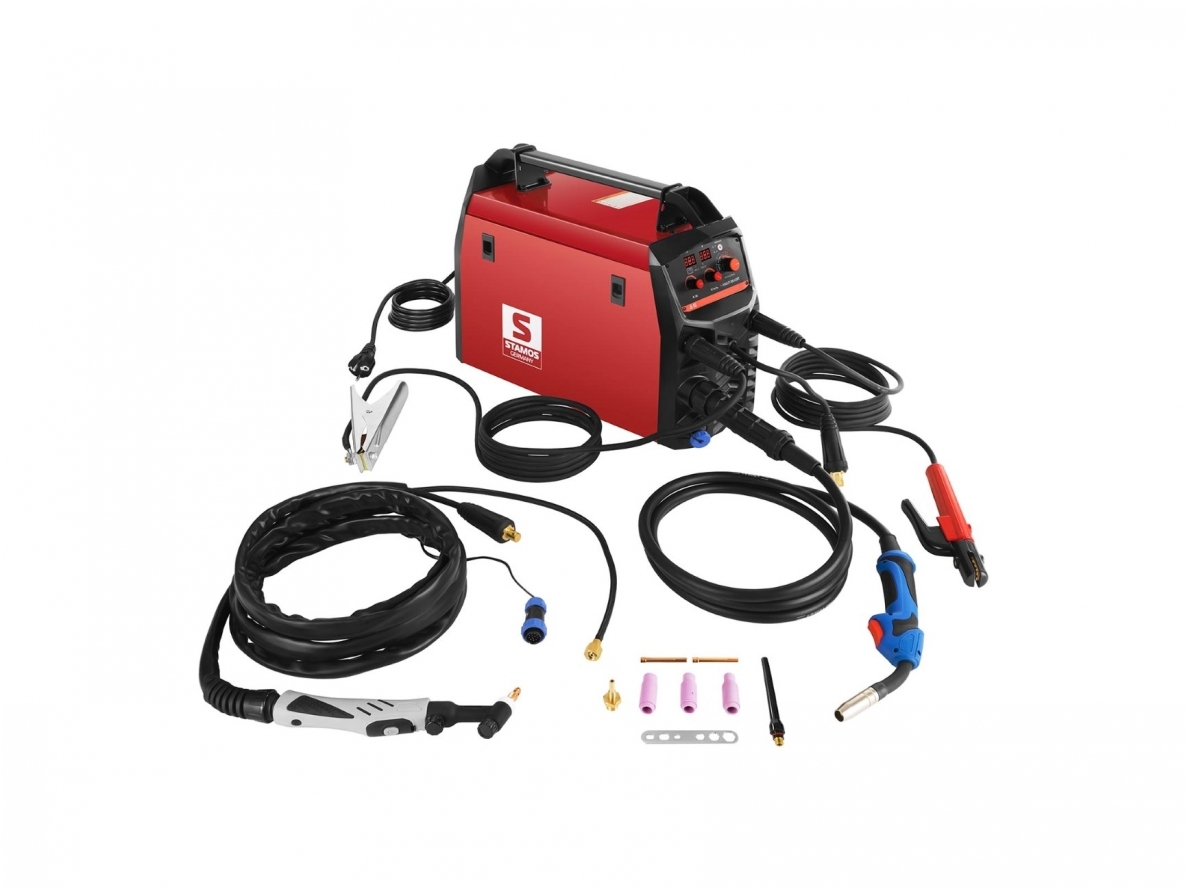

MIG žarnų paketas

3 m

MMA suvirinimo kabelis su elektrodo laikikliu

4 m

TIG žarnų paketas

4m

Įžeminimo kabelis

3 m

Maitinimo laidas

2,7 m

Išmatavimai

55,00 x 19,50 x 37,50 cm

Svoris

20,60 kg

Pakuotės išmatavimai

58,50 x 31,00 x 42,50 cm

Svoris su pakuote

22,80 kg

1. IGbT = bipolinis tranzistorius su elektrodų izoliacija (angl. Insulated Gate Bipolar Transistor, sutrump. IGBT) yra puslaidininkių įtaisas, kuris yra naudojamas galingoje elektronikoje, kadangi pasižymi didele bipolinių tranzistorių nauda (pvz., geras perdavimas, aukšta blokavimo įtampa, suvirinimo įrangos tvirtumas) ir lauko tranzistorių privalumais. Taip pat naudinga apsauga nuo trumpojo jungimo, IGBT apriboja dabartinę apkrovą. IGBT yra tolesnė vertikalios MOSFET-galios plėtra.

2. Galingi ventiliatoriai užtikrina optimalų šilumos pašalinimą iš korpuso.

3. Apsauginės dujos - TIG / MIG / MAG suvirinimui reikalingos apsauginės dujos. Naudojamos inertinės dujos, tokios kaip argonas ir helis, aktyvios dujos ir jų mišiniai. Elektromagnetinis vožtuvas reguliuoja dujų srautą. Vožtuvas valdomas vienu mygtuko ant degiklio.

4. Ant kiekvieno suvirinimo aparato yra varžtas ir markiruotė, kaip atlikti reikiamą įžeminimą. Prieš naudojimą yra būtina sujungti suvirinimo įrenginio korpusą su žeme (kabelio pjūvis turi būti ne mažesnis kaip 6 mm), siekiant išvengti galimų problemų dėl elektros nutekėjimo.

5. Masės kabelio jungtis

6. Rankinio suvirinimo kabelių jungtis

7. TIG degiklio jungtis

8. MIG/MAG degiklio jungtis

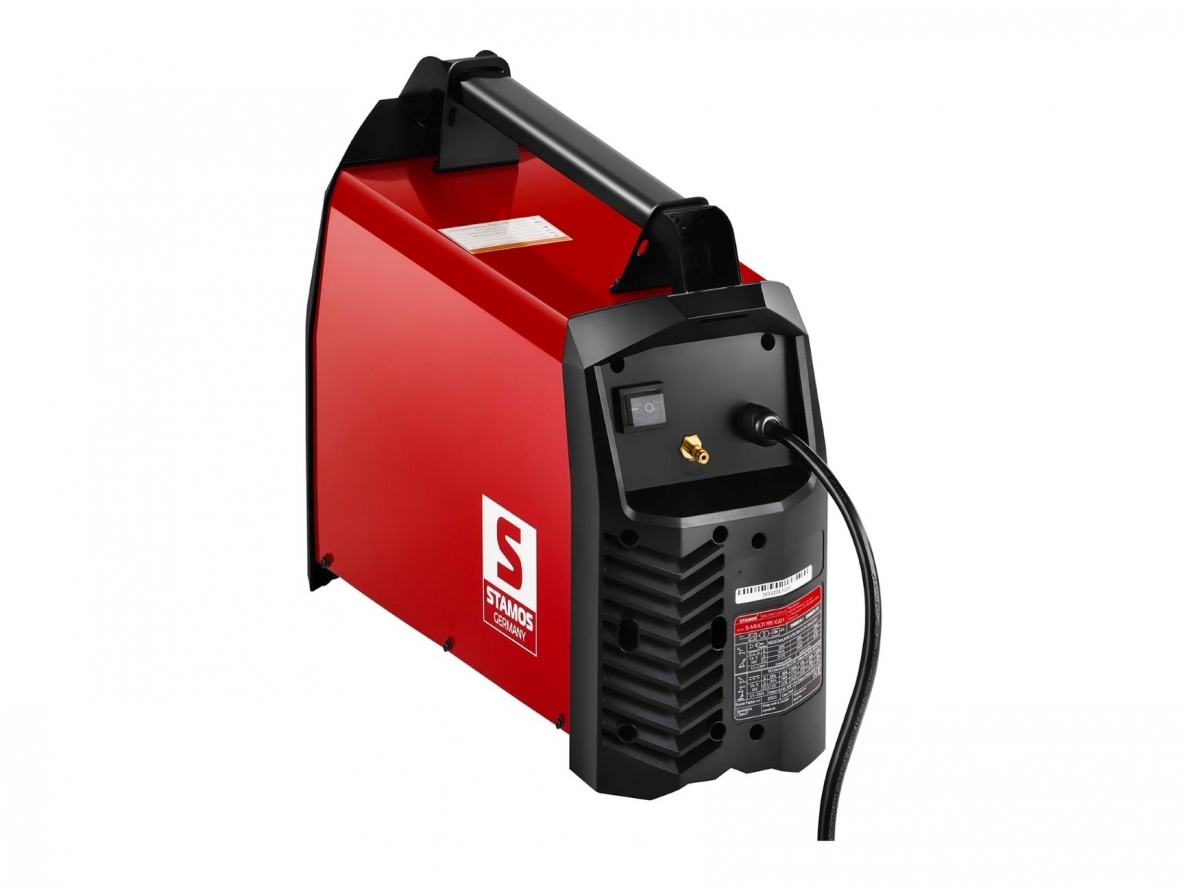

9. Prietaisas yra vienfazis (230 V +/- 10 %).

10. 2 taktų režimas - suvirinimas prasideda, kai jungiklis paspaudžiamas ir suvirinimas sustabdomas, kai jungiklis yra grąžinamas į pradinę padėtį.

11. 4 taktų režimas - stiprus srovės padavimas, kai jungiklis paspaudžiamas pirmą kartą, standartinės suvirinimo srovės tekėjimas, kai jungiklis grąžinamas į pradinę padėtį. Paspaudus jungiklį dar kartą, kai suvirinimas yra baigtas, galutinio lankinio srauto suvirinimo srovė pradeda mažėti ir sustoja. Suvirinimo aparatas sustabdo siunčiamą srautą, kai jungiklis grąžinamas į pradinę padėtį antrą kartą.

12. HOT-START funkcija palengvina lanko uždegimą, nes įtampa automatiškai padidėja, kai užsidega lankas. Po uždegimo įrenginys automatiškai grįžta į anksčiau nustatytą įtampą.

13. ARC FORCE - stabilaus suvirinimo lanko palaikymas. ARC FORCE funkcija reikalinga tam, kad užkirsti kelią elektrodo “prilipimui” ir padidinti lanko degimo stabilumą – tuo momentu, kai atsiplėšia elektrodinio metalo lašas, srovė automatiškai padidėja iki optimalios reikšmės, kas leidžia išvengti elektrodo prilipimo suvirinimo arba pjovimo metu.

14. ANTI-STICK - sistema, kuri užkerta kelią elektrodo prilipimui. Elektrodas daugiau ne prilimpa ir ne raudonuoja, kaip su tradiciniais aparatais.

15. Induktyvumas -  kartu su srovės pakeitimu, induktyvumo vertė pakeičiama taip, kad sumažėtų suvirinimo purslų kiekis.

16. TIG suvirinimas – suvirinimas volframo elektrodais inertinių dujų atmosferoje.

17.  MMA suvirinimas – suvirinimas elektrodais.

18.  MIG/MAG suvirinimas - suvirinimas naudojant apsaugines arba aktyvias dujas.

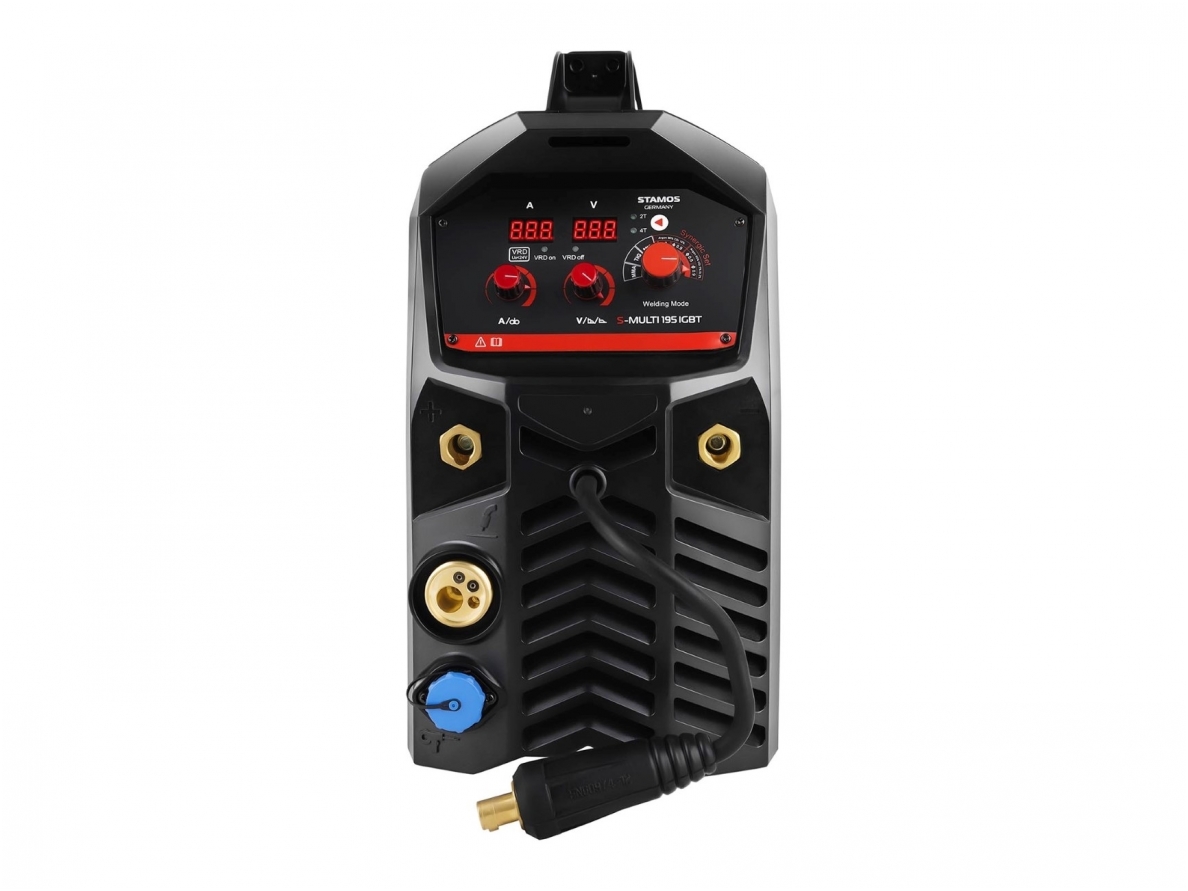

19. Maitinimo jungiklis

20. 2 taktų / 4 taktų jungiklis

21. Suvirinimo režimų perjungiklis

22. Ekranas atvaizduoja suvirinimo parametrus.
